این مدار برای یک باتری سرب اسید 12 ولت ، 7 آمپر تنظیم شده داست که ولتاژ جذب آن 14.1 ولت تا 14.3 ولت و ولتاژ شناور 13.6 ولت تا 13.8 ولت است. برای جلوگیری از شارژ بیش از حد باتری ، ولتاژ جذب 14.1 ولت و ولتاژ شناور 13.6 ولت انتخاب می شود. این مقادیر توسط سازنده باتری مشخص میشود

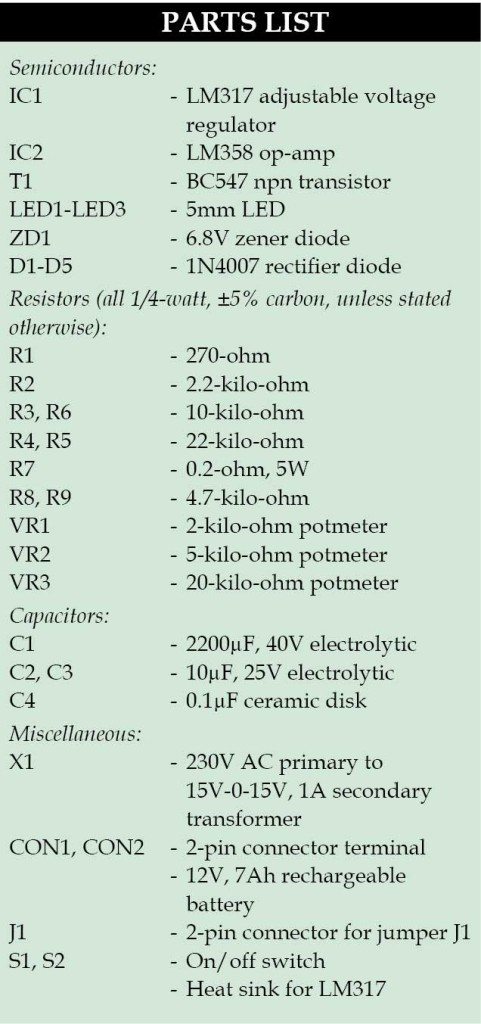

شماتیک مدار شارژر باتری 12 ولت در شکل 1 نشان داده شده است. این مدار تشکیل شده از ترانسفورماتور X1
رگولاتور قابل تنظیم LM317 (IC1) ،
مقایسه کننده آپ آمپ LM358 (IC2)
و چند م قطعه دیگر . ترانسفورماتور اولیه 230 ولت متناوب وثانویه 15-0-15 ولت ، 1 آمپر استفاده شده در این مدار ولتاژ شبکه را پایین می آورد که توسط دیودهای D1 و D2 یکسو شده و توسط خازن C1 صاف می شود. این ولتاژ برای تنظیم به ورودی LM317 داده می شود.
قلب اصلی مدار یک منبع تغذیه قابل تنظیم با استفاده از LM317 است ، با تغییر مقاومت در پین تنظیم 1 ولتاژ خروجی قابل تنظیم است.
یک گرماگیر خوب برای LM317 مورد نیاز است. LM358 یک تقویت کننده عملیاتی دوبل است که در اینجا برای کنترل شارژ بیش از حد باتری استفاده می شود. خازن C4 باید تا حد امکان نزدیک به پایه 1 IC2 باشد. Jumper J1 برای کالیبراسیون (تنظیم) استفاده می شود. هنگام تنظیم ولتاژ شارژ ، اتصال را بردارید و پس از کالیبراسیون دوباره آن را وصل کنید.

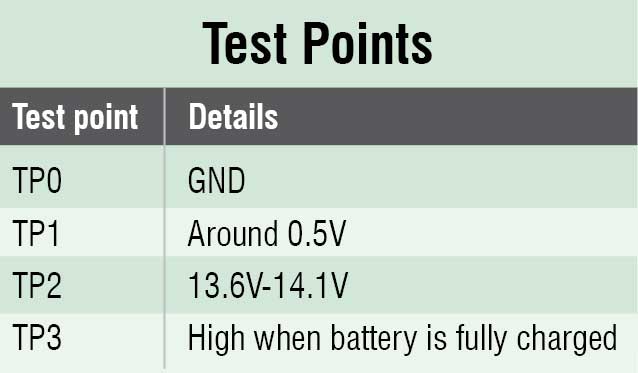

برای تنظیم اولیه ، اتصال J1 را بردارید ، S2 را خاموش کنید ، S1 را روشن کنید و پتانسیوتر VR2 را تنظیم کنید تا 13.6 ولت در نقطه آزمایش TP2 بدست آید. VR3 را تنظیم کنید تا LED2 روشن شود. VR1 را تنظیم کنید تا 0.5 ولت (اختلاف 14.1 ولت و 13.6 ولت) در نقطه آزمایش TP1 تنظیم شود. VR2 را تنظیم کنید تا 14.1 ولت را در نقطه آزمایش TP2 داشته باشید.
شارژر اکنون برای استفاده آماده است. باتری 12 ولت را در حالت شارژ با قطبیت صحیح ، در CON2 متصل کنید. S2 را روشن کنید یکی از LED های LED2 و LED3 روشن می شود (به احتمال زیاد LED2 است). اگر هیچکدام از اینها روشن نیستند ، اتصالات را بررسی کنید. S1 را برای شارژ روشن کنید. وضعیت شارژ کامل باتری با روشن شدن LED3 نشان داده می شود
این مدار کاملا اتوماتیک است و هیچ اسیبی به باتری نمیرساند شما میتوانیدباتری را دائما به مدار متصل نگه دارید تا همیشه آماده به کار باشد

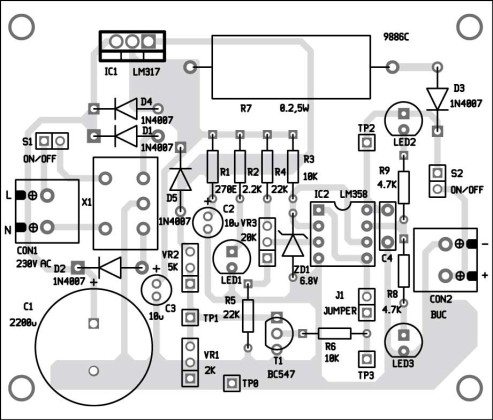

طرح پی سی بی مدار👇

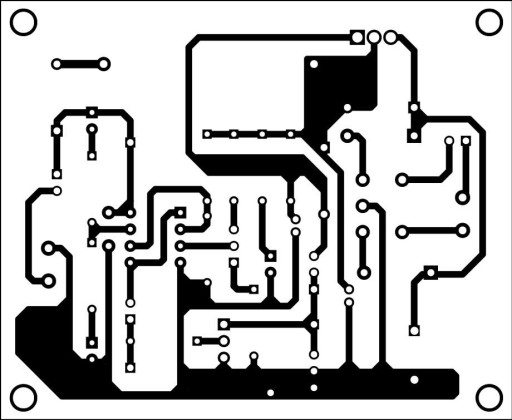

دانلود فایل پی سی بی👇👇👇👇
